J2180A / J2180A-20 超低噪音前置放大器

J2180A 0.1Hz -100MHz 超低噪音前置放大器	J2180A-20 20Hz -100MHz 超低噪音前置放大器

產品特色

• 適用於所有示波器、頻譜分析儀和網絡分析儀
• 與P2106A探頭兼容，可進行高達2MHz的超低噪聲測量
• 在50歐姆儀器上使用高輸入阻抗的示波器探頭
• 主動直流偏置迴路維持低直流輸出電壓
• 更好的瞬態響應
• 與典型探頭兼容的高輸入阻抗，將電路負載降到最低
• 超低噪聲
• 可與近場探頭配合使用，用於EMI故障排除

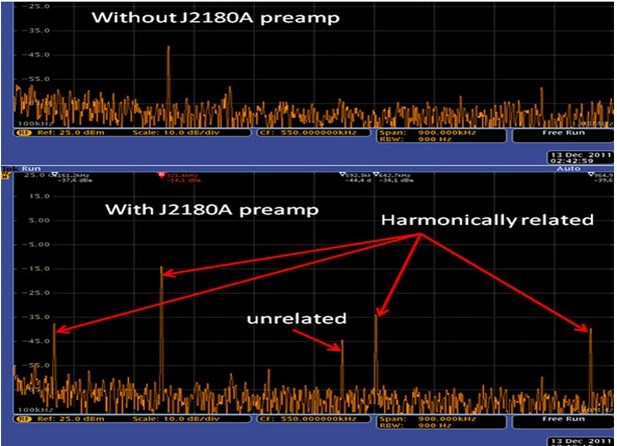

• 改善有效噪聲底限和雜散響應
• 非常寬的頻寬：0.1Hz – 100MHz (J2180A)；20Hz – 100MHz (J2180A-20)
• 與（包含的）J2171A兼容

J2180A / J2180A-20 產品說明

J2180A和J2180A-20低噪聲前置放大器提供固定的交流耦合20dB增益，同時將1MΩ輸入阻抗轉換為50Ω輸出阻抗。J2180A的3dB頻寬為0.1Hz至100MHz，J2180A-20的頻寬為20Hz至100MHz，J2181A則為10Hz至1MHz。這些前置放大器可提高示波器、網絡分析儀和頻譜分析儀的靈敏度，同時降低有效噪聲底限和雜散響應。J2180A-20相比J2180A具有更低的噪聲，但以犧牲一些低頻頻寬為代價。這些前置放大器還可以作為頻譜分析儀的低頻直流阻斷器，或者用於將高輸入阻抗的示波器探頭連接到50Ω設備。

J2180A前置放大器具有非常低的噪聲、快速的100V/μs斜率（適用於脈衝應用）以及非常低的失真（適用於音頻應用）。典型的噪聲圖表顯示其噪聲為2.4nV/√Hz。（見下文）。J2180A-20的噪聲約為J2180A的三分之一（基於10秒時間範圍測量，J2180A輸出噪聲為8mVrms，J2180A-20輸出噪聲為2.3mVrms）。

J2180A 產品規格

J2180A-20 產品規格
