J2121A 高功率線路注入器

• 最大400V/20A – 支持高功率270V軍用和衛星匯流排應用
• 頻寬範圍 100Hz – 1MHz
• 輸入輸出電壓降穩定，700mV
• 具隔離電流感測監控輸出
• 風扇冷卻，內建低噪聲電源供應器 – J2171A

應用範例

1. DC-DC 轉換器輸入阻抗測量 – Document
2. DC-DC 轉換器輸入阻抗測試 – Document
3. 使用 Tektronix 5/6 系列 MSO 的直流偏置電感測量 – Document
4. 使用 Tektronix 5/6 系列 MSO 的 DC-DC 轉換器輸入阻抗測試 – Document
5. 精確測量直流偏置至125安培的電感 – Youtube

產品說明

雖然用於波特圖的注入變壓器具有非常寬廣的頻寬，但它並不適合用來測量電源或運算放大器的紋波抑制比（PSRR）。這樣的使用方式可能會永久損壞變壓器。原因在於，使注入變壓器能夠在高頻下良好運作的特性，同時也使其無法承受直流電流。即使非常小的直流電流（5mA 或更低）也可能大幅降低變壓器的訊號處理能力，甚至導致飽和。因此，Picotest 的線路注入器（J2121A）成為電源測試中另一項重要的測試配件。

J2121A 特別適用於高功率應用，例如軍用與衛星匯流排等場合。它可支援高達 400V 的輸入匯流排電壓，並能在 1MHz 下提供高達 20A 的電流。此線路注入器可將網路分析儀的輸出訊號（振盪器）調變至輸入端的直流供電電壓上。J2121A 的輸出經直流穩壓處理，會在輸入匯流排電壓的基礎上產生固定的 700mV 壓降，並加入交流調變訊號。

J2121A 可直接連接至待測電源的輸入端，根據測試探棒的連接位置，可以用來測量 PSRR 或電源的輸入阻抗。此外，該線路注入器亦可用來在偏壓下測量電感器的阻抗或電感值。

雖然測試時可以搭配電流探棒，但 J2121A 本身內建電流感測監控輸出，可直接連接至向量網路分析儀（VNA）使用。

應用範圍

• PSRR 測量
• 直流偏置測量
• DC-DC 轉換器輸入阻抗測試

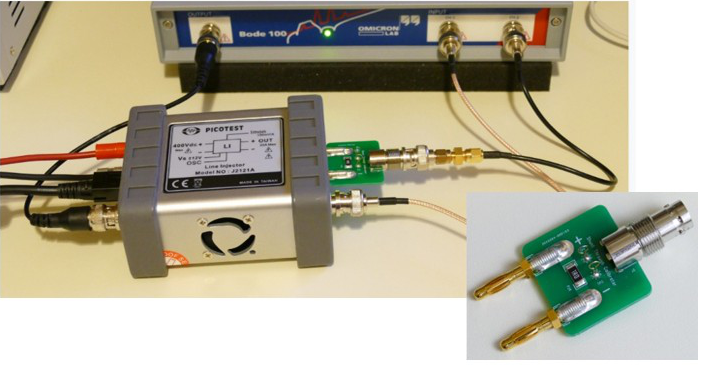

J2121A 包裝裡附有一顆1歐姆分流校準裝置。

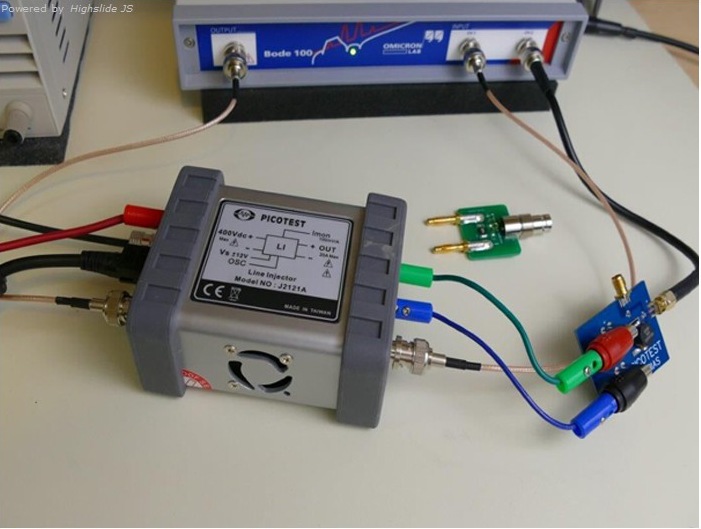

一個3.3uH的分流安裝電感連接到J2121A的輸出端，以測量偏置下的電感變化。測量設置為阻抗測試（電壓/電流），電壓來自J2121A的電壓端口，電流來自J2121A的電流感測監控輸出（BNC）。

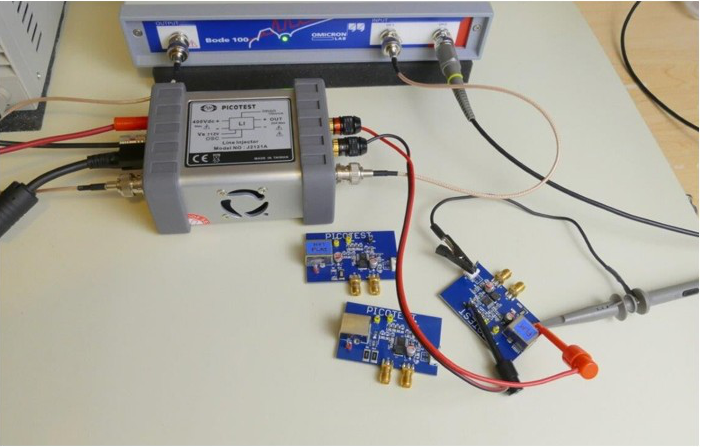

DC/DC 轉換器的輸入阻抗也可以使用 J2121A 來測量。J2121A 的輸出連接到 DC/DC 轉換器的輸入端，示波器探頭連接到 VNA 的 CH2，用於測量輸入。

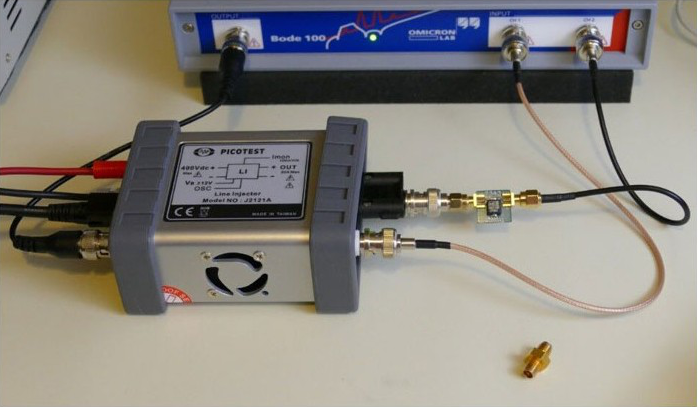

J2121A 設置用於測量直流偏置下的電感。

型號J2121A和J2120A比較

• J2121A 支持更高電壓和電流的應用
• J2120A 具有超低噪音輸出，最大50V/5A，10MHz帶寬，被動，可變電壓降（1.5V-3.5V），基於負載阻抗
• J2120A 適合 PSMR 和低電流、低電壓、PSRR 測量應用
• J2121A 具有更高的電壓範圍，更高的電流額定值和集成的霍爾電流監控器
• J2121A 適合高電壓、高電流的 PSRR 測試以及 DC/DC 和電感阻抗測量

規格

輸入

• 總線電壓：正負，標準香蕉插座（母）
• 信號調制：BNC
• 電源：J2171A專用連接器，包含電纜和電源

輸出

• 電壓輸出：正負，標準香蕉插座（母）
• 隔離電流感測監控：BNC

注意: 為避免設備損壞和/或嚴重傷害或死亡，請確保絕對最大額定值始終被遵守且不被超過。

產品內容

• J2121A 高功率線路注入器
• 1歐姆校準夾具
• J2171A 200mA低噪音電源
• 使用手冊
• 1年保固
