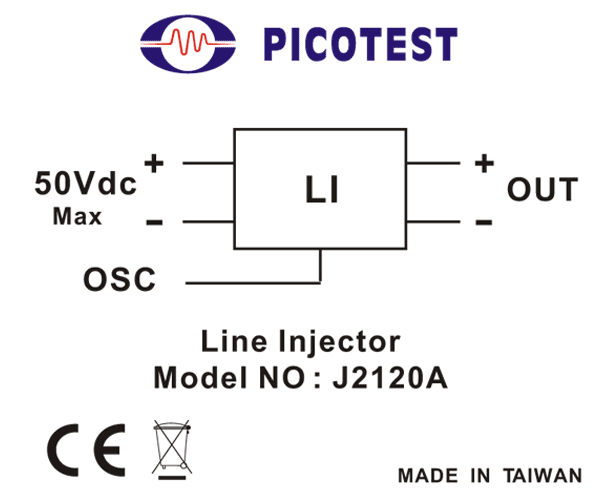

J2120A 線路注入器

• 10Hz-10MHz 可用帶寬
• 低損耗設計
• 最大電流5安培
• 最大輸入50VDC
• 易於測量輸入濾波器和PSRR

應用範例

• 精確測量電源抑制比（PSRR）的技術 -Document
• 使用J2120A線路注入器進行PSRR測量 -Forum
• 在Bode 100上進行PSRR測量 -Document -Youtube
• 在Tektronix示波器上進行PSRR測量 -Youtube
• 在5/6系列MSO示波器上進行PSRR測量 -Youtube
• 在示波器（Tektronix）上進行PSRR測量 -Video
• 遠程感應以消除非線性直流電壓降 -Document
• J2120A電壓降和輸出電阻 -Youtube
• 如何確認您的J2120A是否正常運作？ - Document1  Document2

產品說明

雖然注入變壓器是一個非常寬帶的適配器，但它不適用於測量電源或甚至運算放大器的紋波抑制（PSRR）。這是因為使注入變壓器性能良好的特性也導致變壓器對直流電流不耐受。即使是非常小的直流電流（5mA或更少）也能大大降低信號容量，甚至完全飽和變壓器。因此，Picotest的線路注入器（J2120A）是另一個必不可少的測試適配器。注意，J2102B共模變壓器通常需要用來解決地迴路問題。

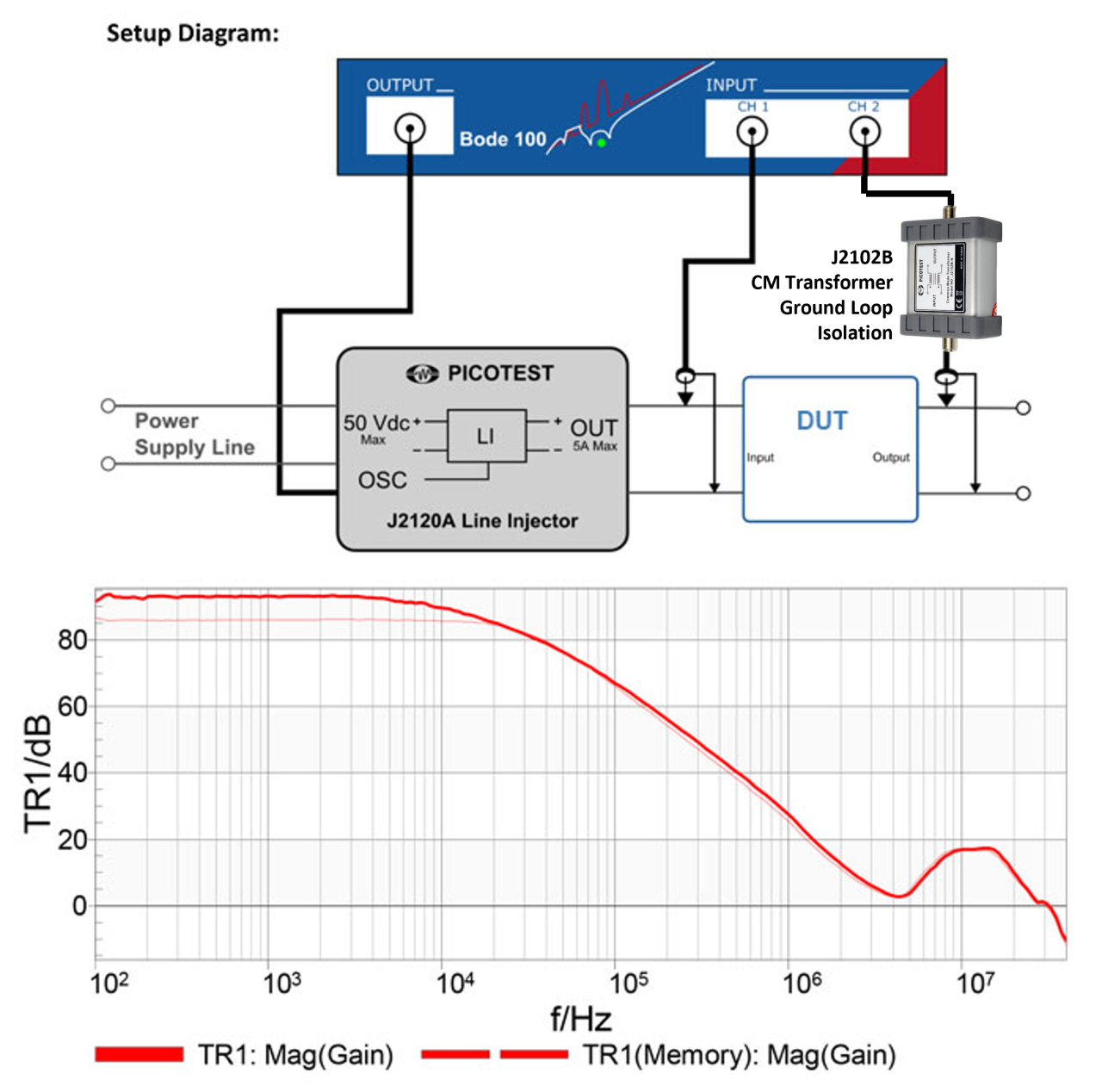

線路注入器允許輸入直流電源電壓被網絡分析儀的源信號調制，就像在進行PSRR測量時一樣。線路注入器必須能夠涵蓋遠低於交流線頻率並至少高於被測電路的控制迴路帶寬的頻率範圍。

線路注入器只能提供電流，因此輸出幅度可能會受到工作電流和負載處的總存儲電容的顯著影響。Bode-100網絡分析儀具有非常高的選擇性，因此線路注入器輸出端的失真通常不會影響測量。再次強調，這是一個小信號注入器，因此振盪器信號應儘可能保持在噪聲底線之上。作為指導，儘量將輸入信號幅度保持在50mVpp（-20dBm）以下。在某些情況下，我們希望進一步衰減源信號，因此我們在注入器套件中包含了衰減器。一些分析儀，例如Omicron Lab Bode-100，允許將注入幅度作為頻率的函數進行調整，這有助於優化信號水平。

測量輸入阻抗

線路注入器還可以與電流探頭結合使用，以測量電源的輸入阻抗。開關電源或穩壓器的輸入阻抗是負的，這在與EMI濾波器結合時是一個穩定性問題，使得該測量成為設計、分析和驗證過程中的重要組成部分。電流探頭必須設置為1A/V，或者根據不同的設置對結果進行相應的縮放。

規格

J2120A是市場上最低阻抗的注入器，其工作電流可以通過以下關係式來表示。

或在1安培時約為180毫歐姆。

注意：為避免設備損壞和/或嚴重傷害或死亡，請確保絕對最大額定值始終被遵守且不被超過。

EMI注意事項：超過0dBm可能導致設備超出CE EMI限制。

產品內容:

• J2120A 線路注入器
• 使用手冊
• 1年保修
