J2102B 共模變壓器

J2102B-N	J2102B-BNC

• 大幅減弱低頻地環的影響
• 支援電力分配網路（PDN）所需的兩端短路阻抗測量
• 超低雜訊輸出 - 超高紋波抑制
• 提供兩種輸出連接器版本，BNC 和 N
• 保持至少 6GHz 的 50 歐姆傳輸線完整性
• 與所有類型的測試設備配合使用以消除地環，例如網路分析儀、示波器和頻譜分析儀

• 解決方案手冊：超低 PDN 阻抗測量 - Document
• 擴展範圍 2 埠短路測量 - Youtube

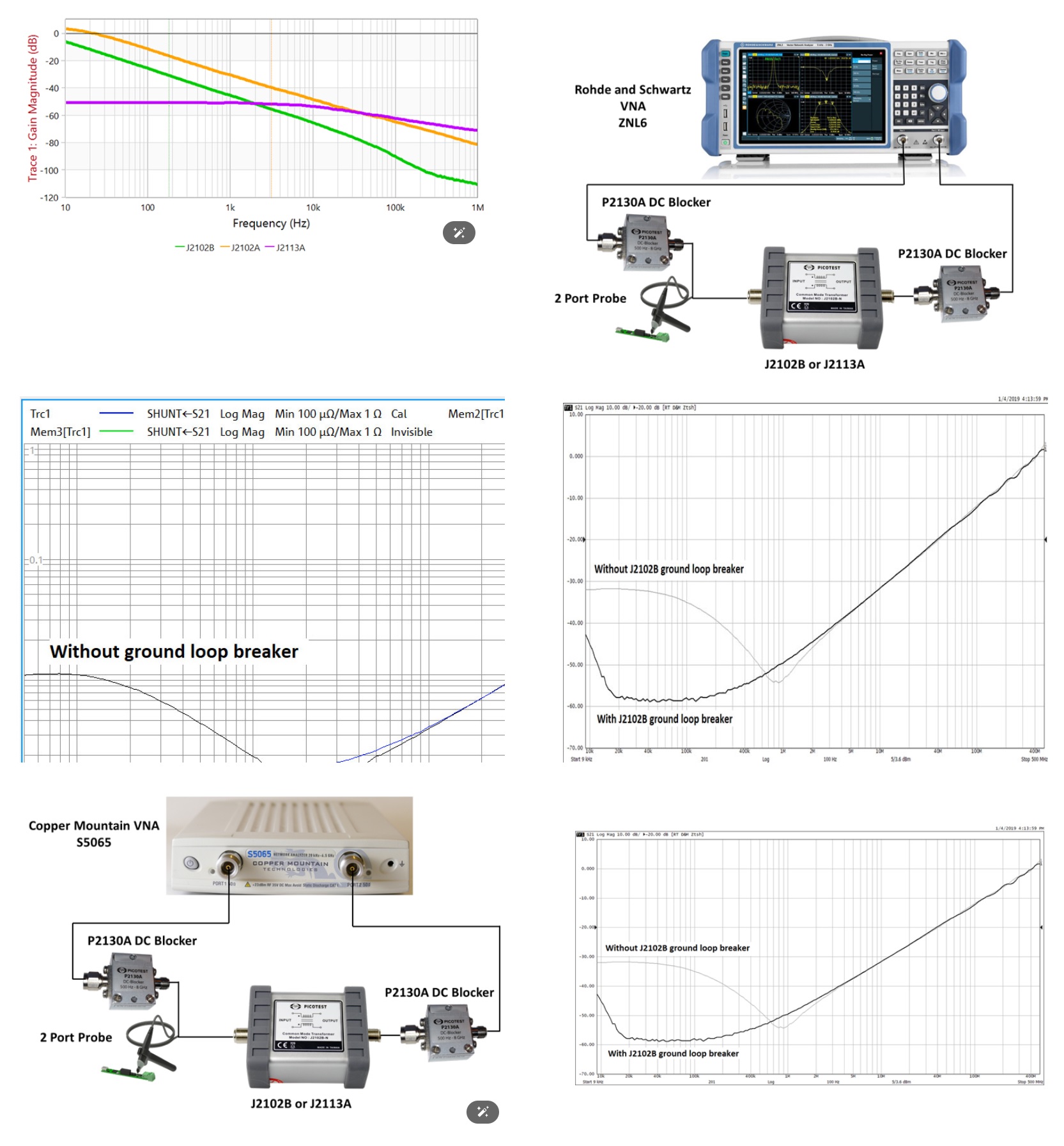

• 與 Rohde 和 Schwartz VNA ZNL6 / S5065 及 P2130A 直流阻斷器的應用 – Connection Diagram

產品說明

消除地環的最簡單有效方法是向測量中添加一個寬頻共模變壓器，例如 Picotest J2102B 共模變壓器。用於低阻抗 PDN 測量的變壓器必須具有非常寬的頻寬、低損耗和緊密耦合，否則測得的結果在測量頻率範圍內將不準確。保持通過該變壓器的 50 歐姆傳輸線阻抗也很重要。J2102B 可以輕鬆實現這一點。

J2102B 配合 Picotest PDN 電纜是最佳通用解決方案。如果您需要測量低於 3kHz 和最大頻率為 500kHz 的情況，則 J2113A 是更好的選擇。由於 CMRR 限制，不建議在 1mΩ 以下使用 J2113A。如果使用其他電纜與任一解決方案配合，可能會由於電纜遮罩電阻和隔離不良而導致在 1MHz 以下測量精度顯著下降。

規格

*Note: The upper end of the bandwidth is heavily dependent on the interconnect between the Injector and the DUT.

產品內容

1. J2102B-BNC 共模變壓器或 J2102B-N 共模變壓器（N型母頭壁掛連接器）
2. 使用手冊
3. 一年保固
